Palettenwickler Stretchanlagen

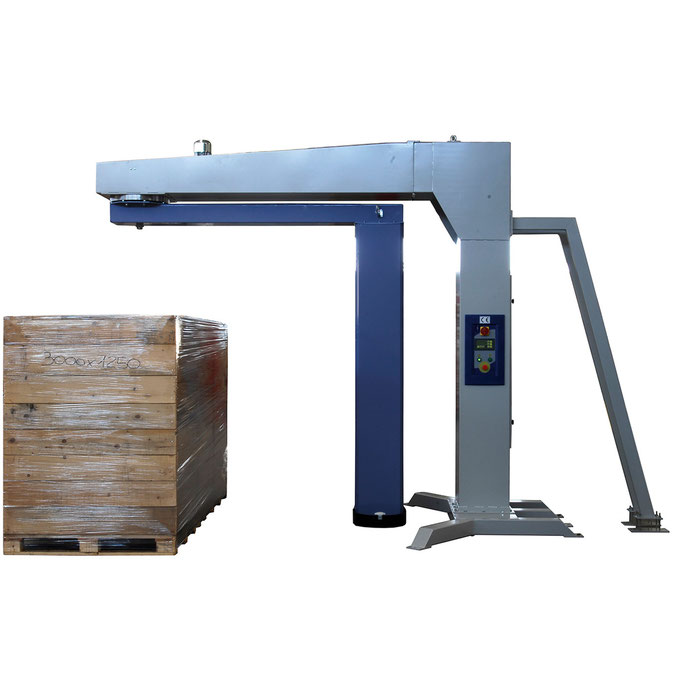

ROTAX S3300 – XL

Der Dreharmwickler ROTAX  ist auch in der XL Ausführung erhältlich und dient dazu übergroßen Ladeeinheiten bis zu  2.800 mm Länge und 1.200 mm Breite zu Wickeln.

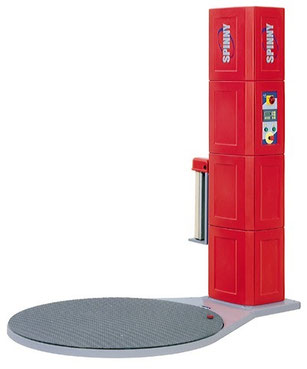

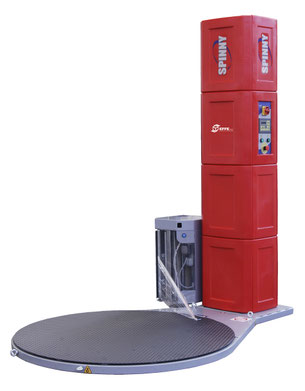

Spinny Typ S 200

SPINNY  Typ. S200

Halbautomatischer Palettenwickler mit Foliendehnung einstellbar durch

  • elektromagnetische Bremse.

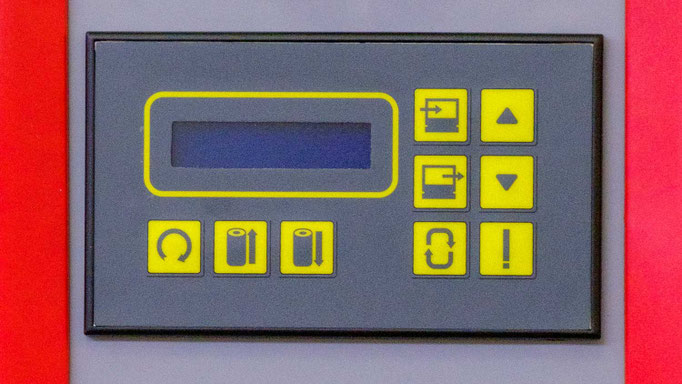

  • Serienmäßig geliefert mit elektronischer  Steuerplatine mit SPS
  • Mikroprozessoren zur Wahl von 10 verschiedenen Wickelprogrammen
  • Sanfter Anlauf und -Auslauf des Drehtellers  mit  Fix-Stop
  • Automatische Höhenabtastung der Palette durch Lichtschranke
  • Tragfähigkeit des Drehtellers  1.200 Kg
  • Drehteller-Durchmesser 1.500 mm
  • Max. Wickelhöhe 2100 mm (ohne Niederhalter)
  • Drehteller-Geschwindigkeit stufenlos einstellbar durch Frequenzumrichter
  • vom 5 bis zu 10 U./Min.
  • Foliendehnung durch elektromagnetische Bremse
  • Max. Palettenmaße:  Länge  1.200 mm, Breite 800 mm
  • Elektrische Spannung: Einphasig 230 V. 50 Hz


Spinny Typ S 200 TP



  • Halbautomatischer Palettenwickler mit Foliendehnung einstellbar
  • durch elektromagnetische Bremse, TP - rampenfreier, ebenerdiger
  • Drehteller zum Einfahren durch Hubwagen.
  • Mikroprozessoren zur Wahl von 10 verschiedenen Wickelprogrammen.
  • Genaue Drehtellerpositionierung durch Fix-Stopp
  • Automatische Höhenabtastung der Palette durch Lichtschranke
  • Unfallschutzvorrichtung bestehend aus einer Lichtschranke für die
  • Abtastung des Hubwagens.
  • Tragfähigkeit des Drehtellers 1.200 Kg
  • Drehteller-Durchmesser 1.650 mm
  • Max. Wickelhöhe 2100 mm
  • Drehteller-Geschwindigkeit stufenlos einstellbar durch Frequenzumrichter
  • vom 5 bis zu 12 U./Min.
  • Foliendehnung durch elektromagnetische Bremse
  • Max. Palettenmaße: Länge 1.200 mm, Breite 1.000 mm
  • Elektrische Spannung: Einphasig 230 V. 50 HZ

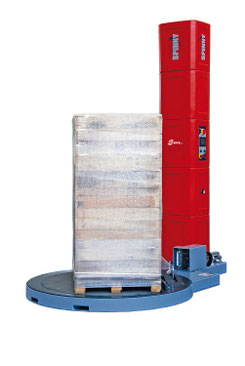

Halbautomatischer Palettenwickler  SPINNY Typ. S300 TP

  • TP - rampenfreier Drehteller - ebenerdige Handhubwageneinfahrt
  • Halbautomatischer Palettenwickler mit kostanter, Folienvorreckung.
  • Standard Folienvorreckung eingestellt auf 200% - Pre-Stretch-Funtkion
  • (wahlweise lieferbar für Folienvorreckung von 50% bis 300%)
  • Serienmäßig geliefert mit Steuerplatine und SPS.
  • 10 programmierbare Wickelprogramme.
  • Programmierung durch Passwort geschützt.
  • Getrennte Einstellung der Fuss- und Kopfwicklungen.
  • Automatische Höhenabtastung der Palette über Lichtschranke.
  • Folienschlittengeschwindigkeit einstellbar über Frequenzumrichter mit getrennter Einstellung beim Auf- und Abstieg.
  • Drehtellergeschwindigkeit einstellbar über Frequenzumrichter
  • von 5 bis 12 U / Min.
  • Sanftanlauf und -auslauf des Drehtellers mit Fix-Stopp.
  • Max. Tragfähigkeit des Drehtellers 1.200 kg
  • Drehteller-Durchmesser 1650 mm
  • Max. Wickelhöhe Standard 2100 mm
  • Max. Palettenabmessung 1.200 x 1000 mm (LxB)
  • Anschlusswert, einphasig 230 V, 50 Hz

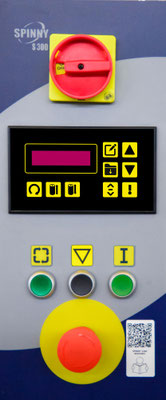

Halbautomatischer Palettenwickler SPINNY Typ. S300

  • Halbautomatischer Palettenwickler mit kostanter, Folienvorreckung.
  • Standard Folienvorreckung eingestellt auf 200% - Pre-Stretch-Funktion
  • (wahlweise lieferbar für Folienvorreckung von 50% bis 300%)
  • Serienmäßig geliefert mit Steuerplatine und SPS.
  • 10 programmierbare Wickelprogramme.
  • Programmierung durch Passwort geschützt.
  • Getrennte Einstellung der Fuss- und Kopfwicklungen.
  • Automatische Höhenabtastung der Palette über Lichtschranke.
  • Folienschlittengeschwindigkeit einstellbar über Frequenzumrichter mit getrennter Einstellung beim Auf- und Abstieg.
  • Drehtellergeschwindigkeit einstellbar über Frequenzumrichter
  • von 5 bis 12 U / Min.
  • Sanftanlauf und -auslauf des Drehtellers mit Fix-Stopp.
  • Max. Tragfähigkeit des Drehtellers 1.200 kg
  • Drehteller-Durchmesser 1500 mm
  • Max. Wickelhöhe Standard 2100 mm (ohne Niederhalter)


Halbautomatischer Palettenwickler S 140

Halbautomatischer Palettenwickler

  • Foliendehnung einstellbar durch mechanische Bremse
  • Sanft an- und Auslauf des Drehtellers durch Frequenzumrichter
  • vier verschiedene Wickelprogramme abrufbar : 1. Manuell  2.Einfach-Spiralwicklung,  3.  Kreuz-Spiralwicklung 4 Kreuz-Spiralwicklung mit Deckblatt
  • automatische Höhenabtastung der Palette durch Lichtschranke
  • getrennte Einstellung der Kopf- und Fußwicklungsanzahl
  •  genaue Drehtellerpositionierung durch  Fix-Stop
  • Tragfähigkeit des Drehtellers  1.200 kg
  • Drehteller-Durchmesser 1.500 mm
  • max. Wickelhöhe 2.100 mm (ohne Niederhalter)
  • Drehteller-Geschwindigkeit einstellbar von 5 bis 12 U./Min.
  • max. Palettenmaße:   1.200  x 800 mm (L X B)
  • elektrische Spannung: 230 V 1 Ph, 50 Hz

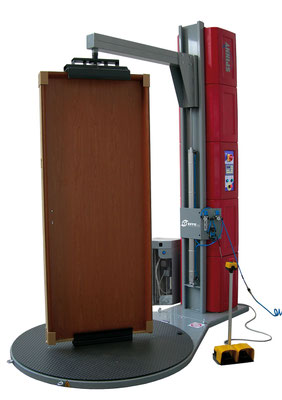

SPINNY S 140 kann sehr leicht für kundenspezifische Anforderungen maßgeschneidert werden und mit zahlreichen Zusatzeinrichtungen ausgestattet werden. Einige Beispiele: Drehteller mit Aussparung für ebenerdige Paletten Beschickung (TP-AUSFUEHRUNG), Zusatzvorrichtung zum Wickeln von ROLLCONTAINERN, NIEDERHALTER, DUO-Wickler mit zwei Drehtellern, ROSTFREIE Ausführung, Zusatzeinrichtung zum Wickeln von TÜREN UND FENSTERN, SMART TOUCH BEDIENUNG mit vier speichbaren, am Bedienfeld abrufbaren Wickelprogrammen.

Ausführung PLUS

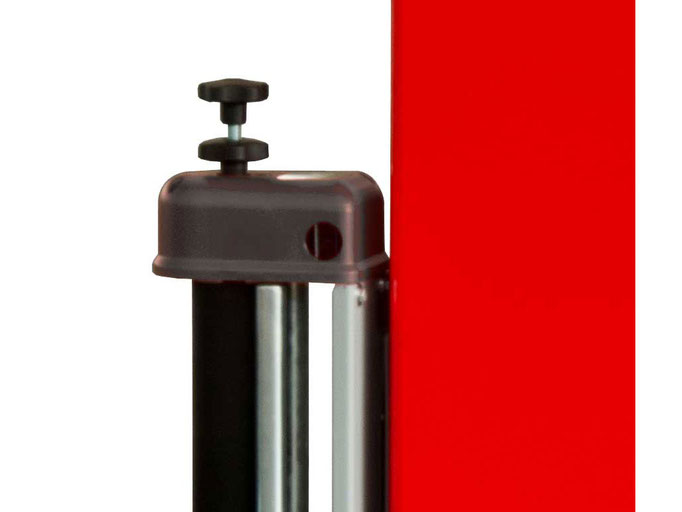

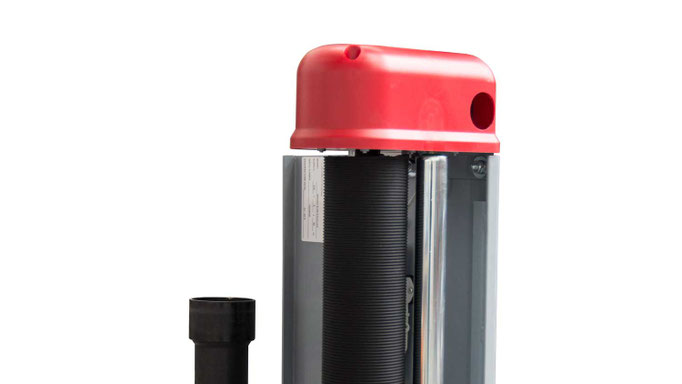

Alle SPINNY S 140 PLUS sind mit einer MECHANISCHER FOLIENBREMSE ausgestattet. Außendurchmesser der Folienrolle 250 mm.

Ausführung ADVANCED

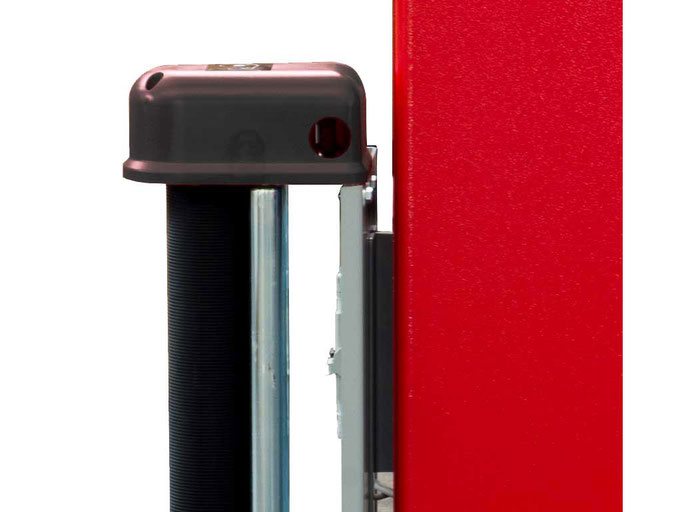

Alle SPINNY S 140 ADVANCED sind mit einer ELEKTRO-MAGNETISCHEN FOLIENBREMSE ausgestattet. Außendurchmesser der Folienrolle 250 mm.


Ausführung rostfrei

SPINNY S 140 mit geschlossenem oder mit ausgeschnittenem Drehteller kann auch aus EDELSTAHL geliefert werden. Damit können die Vorteile der Maschine auch im Fall von feuchter oder ätzender Umgebung genützt werden.

Ausführung Niederhalter

Verfügbar für alle SPINNY S 140 Modelle.  Der pneumatische Niederhalter ist die perfekte Lösung, um instabile oder rutschgefährdete Ladungen wickeln zu können.


TP mit Niederhalter

TP-Ausführung

Mit Waage

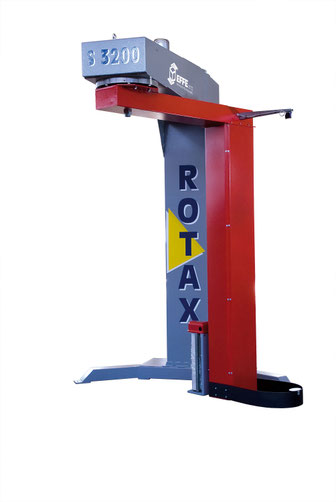

TECHNISCHE EIGENSCHAFTEN ROTAX S3200

  • Elektro-magnetische Folienbremse.
  • Die Maschine dient in der Standard Ausführung dazu, palettierte Ladeeinheiten von max. 1200 mm Länge, 1200 mm Breite durch Stretchfolie zu schützen.
  • Die Standardwickelsäule ist für Wickelhöhen bis 2100 mm erhältlich, auf Anfrage, kann die Wickelhöhe bis 3000 mm erhöht werden.
  • Die Drehgeschwindigkeit ist von 4 bis 15 U/min. einstellbar
  • Der Antrieb des Folienschlittens ist ebenfalls frequenzgeregelt und ermöglicht die getrennte Einstellung der Auf- und Abwärtsgeschwindigkeit des Folienschlittens.

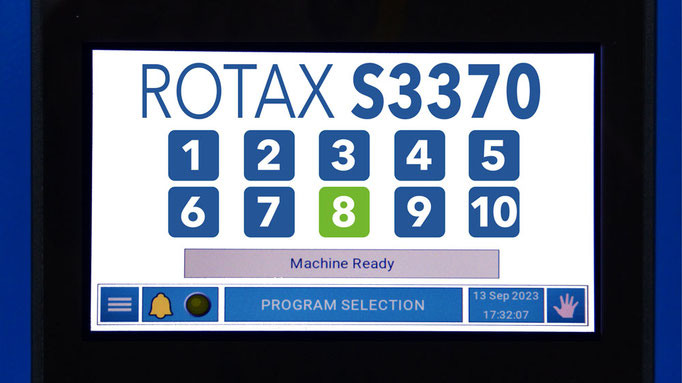

  • Die SPS-Steuerung und zusätzliche Steuerplatine, bieten zehn, durch Kennwort schätzbare, Wickelprogramme.
  • Folienschlitten geschützt durch Fangvorrichtung

TECHNISCHE EIGENSCHAFTEN ROTAX S3300

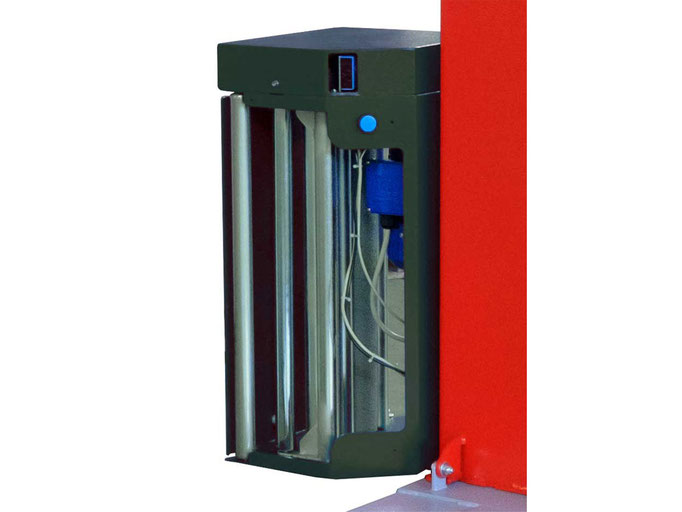

  • Angetriebenes Vorstrecksystem BIS 300%
  • Die Maschine dient in der Standard Ausführung dazu, palettierte Ladeeinheiten von max. 1200 mm Länge, 1200 mm Breite durch Stretchfolie  zu schützen.
  • Die Standardwickelsäule ist für Wickelhöhen bis 2100 mm erhältlich, auf Anfrage, kann die Wickelhöhe bis 3000 mm erhöht werden.
  • Die Drehgeschwindigkeit ist von 4 bis 15 U/min. einstellbar.
  • Der Antrieb des Folienschlittens ist ebenfalls frequenzgeregelt und ermöglicht die getrennte Einstellung der Auf- und Abwärtsgeschwindigkeit des Folienschlittens.
  • Die SPS-Steuerung und zusätzliche Steuerplatine, bieten zehn, durch Kennwort schätzbare, Wickelprogramme.
  • Folienschlitten geschützt durch Fangvorrichtung

STROMVERSORGUNG

  • Spannung: 400 V ±10%
  • Drehzahl: 50 Hz
  • Installierte Leistung: 3 Kw
  • Steuerspannung: 24 V DC

EMPFOHLENE STRETCHFOLIE

  • Folienstärke: 15 ÷ 40 µm
  • Empfohlene Stärke: 23 µm
  • Innendurchmesser: 76 mm
  • Folienbreite: 500 mm
  • Maximales Rollengewicht : 16 kg
  • Maximaler Außendurchmesser: 250 mm
  • Material: LLDPE, einseitig haftend, geeignet zur Verarbeitung mit einer angetriebenen Vorstreckeinrichtung





Stretchwickler Rotax S 5300

  • wie Typ Rotax 5200 jedoch mit Folienvorreckung bis 300% möglich

Stretchwickler Rotax S 5200 / 5300

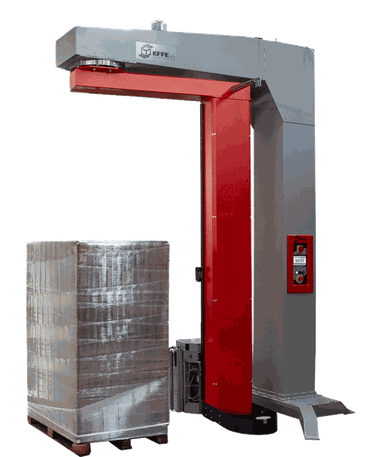

ROTAX Typ S5200

  • Automatischer Palettenwickler mit Dreharm. Foliendehnung einstellbar durch elektromagnetische Bremse.
  • Serienmäßig geliefert  mit elektronischer Steuerplatine und Mikroprozessoren zur Wahl von fünf verschiedenen Wickelprogrammen
  • Genaue Dreharm Positionierung durch Fix-Stop
  • Automatische Höhenabtastung der Palette durch Lichtschranke
  • Dreharm-Gruppe auf Kugeldrehkranz

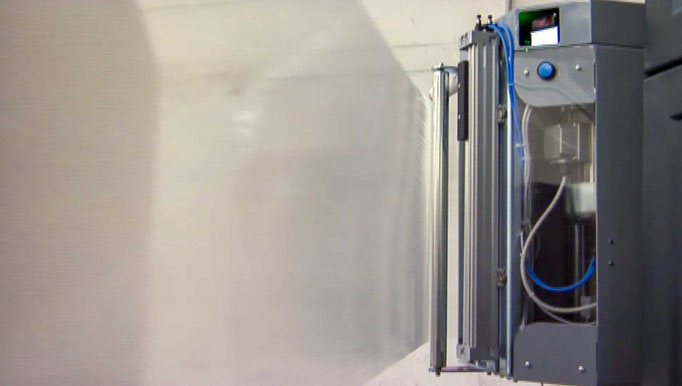

  • Pneumatische Klemme zum automatischen Anlegen der Folie an die Ladeeinheit
  • Thermische Folientrenneinheit  mit Bürste zum  Anlegen des Folienendes an die Ladeeinheit
  • Stossfänger mit Lichtschranke zur Blockierung des Dreharmes
  • Unbegrenzte Tragfähigkeit
  • Rotierberreich des Dreharms 3.120 mm (Standardausführung)
  • Maximale Wickelhöhe 2100 mm (Standartausführung)
  • Dreharm- Geschwindigkeit stufenlos einstellbar durch Frequenzumformer von 5 bis zu 15 U./Min.
  • Geschwindigkeit des Folienschlittens einstellbar durch Frequenzumformer
  • Foliendehnung durch elektromagnetische Bremse
  • Max. Palettenmaße  Länge 1200 mm, Breite 1200 mm
  • Elektrische Spannung: 400 V, 50 HZ (3-Phasen + Erde + N)
  • Angetriebenes Vorstrecksystem BIS 300%
  • Die Maschine dient in der Standard Ausführung dazu, palettierte Ladeeinheiten von max. 1200 mm Länge, 1200 mm Breite durch Stretchfolie  zu schützen.
  • Die Standardwickelsäule ist für Wickelhöhen bis 2100 mm erhältlich, auf Anfrage, kann die Wickelhöhe bis 3000 mm erhöht werden.
  • Die Drehgeschwindigkeit ist von 4 bis 15 U/min. einstellbar.
  • Der Antrieb des Folienschlittens ist ebenfalls frequenzgeregelt und ermöglicht die getrennte Einstellung der Auf- und Abwärtsgeschwindigkeit des Folienschlittens.
  • Die SPS-Steuerung und zusätzliche Steuerplatine, bieten zehn, durch Kennwort schätzbare, Wickelprogramme.
  • Folienschlitten geschützt durch Fangvorrichtung
  • STROMVERSORGUNG
  • Spannung: 400 V ±10%
  • Drehzahl: 50 Hz
  • Installierte Leistung: 3 Kw
  • Steuerspannung: 24 V DC
  • EMPFOHLENE STRETCHFOLIE
  • Folienstärke: 15 ÷ 40 µm
  • Empfohlene Stärke: 23 µm
  • Innendurchmesser: 76 mm
  • Folienbreite: 500 mm
  • Maximales Rollengewicht : 16 kg
  • Maximaler Außendurchmesser: 250 mm
  • Material: LLDPE, einseitig haftend, geeignet zur Verarbeitung mit einer angetriebenen Vorstreckeinrichtung
  •
